在项目管理中，清晰度和时机是成功的关键。网络图帮助团队可视化项目任务、依赖关系和工作流程，确保每一步都与整体目标保持一致。它展示了活动之间的连接，并突出关键路径以实现顺利执行。通过绘制任务之间的关系，管理者可以高效规划并避免延误。
现代工具通过实时协作和任务跟踪，使创建和管理网络图变得简单。本指南解释了网络图项目管理是什么、它们的工作方式，以及帮助有效规划和管理项目的最佳工具和模板。
项目管理中的网络图是什么？
网络图的主要目的是通过识别依赖关系和估算每个任务所需时间来规划、组织和跟踪项目进度。它为团队提供了清晰的项目时间表，使他们更容易发现瓶颈并优先处理关键活动。
虽然甘特图表沿时间轴显示任务，侧重于进度和截止日期，网络图则强调任务之间的关系和顺序。另一方面，PERT图（计划评审技术）更多是利用概率来估算项目的时长。网络图结合了结构与清晰度，非常适合详细映射任务依赖关系。
网络图的关键组成部分包括：
- 节点：表示单个任务或活动。
- 依赖关系：显示任务之间的连接或相互依赖。
- 关键路径：决定完成项目所需最短时间的任务顺序。
这些要素共同帮助项目团队高效规划、管理风险，并确保按时交付。
图片来源：knowledgehut.com
网络图的主要类型
网络图通常分为两种主要类型：节点表示活动（AON）和箭线表示活动（AOA）。两者都可用于映射项目活动，但在任务和关系的表示方式上有所不同。
节点已开启活动 (AON)：
在这种方法中，每个循环节点代表一个活动，而箭头则显示任务之间的依赖关系。这是现代项目管理工具（如 Microsoft Project 或 Lark）中最常用的格式。AON 图表更易于阅读、灵活，并且与关键路径分析兼容。
箭线图法 (AOA)：
何时使用各个：
- 在具有多个依赖关系和现代软件集成的复杂项目中使用 AON。
- 在较小的项目中，或当您需要任务流程的简单线性表示时，使用 AOA。
逐步创建网络图
步骤1：列出所有任务和活动
步骤2：识别依赖项
针对每项任务，注明必须在其之前完成的任务，以及可以并行进行的任务。在相关情况下标注完成到开始、开始到开始、完成到完成或开始到完成的关系。
步骤3：排列节点和箭头
步骤4：确定关键路径
计算最早和最晚的开始与完成时间，然后找出浮动时间为零的最长依赖任务序列。该序列即为关键路径，它显示了哪些任务会直接影响项目的完成日期。
步骤5：验证流程图
网络图示例
小型项目的简单示例
想象一下策划一个小型日程，例如产品发布会。主要任务可能包括预订场地、安排餐饮、发送邀请函以及布置日程场地。在网络图中：
- “预订场地”是第一步。
- “安排餐饮”和“发送邀请”依赖于场地已确认。
- “布置活动空间”依赖于场地和餐饮都已准备好。
这个简单的布局展示了任务顺序，并有助于估算整个流程所需的时间。
复杂的示例，具有多个依赖关系
对于一个软件开发项目，图表会变得更加详细。活动可能包括需求收集、设计、开发、测试和部署。一些任务，例如前端开发和后端开发，可以并行进行，但两者都必须完成后才能开始测试。该图表会显示几个分支路径，这些路径在后期合并，反映了现实中的依赖关系和时间重叠。
关键路径示意图
在简单和复杂项目中，关键路径都强调了直接影响项目完成日期的任务顺序。例如，在该软件项目中，关键路径可能包括“需求 → 设计 → 后端开发 → 测试 → 部署”。延迟其中任何一个任务都会延迟整个项目，而其他并行任务可能会有一定的浮动或灵活性。
无论是简单还是复杂的网络图，只要设计合理，都能为项目经理提供清晰的任务流程、依赖关系和截止日期的可视化，从而更容易进行规划并保持进度。
网络图和其他模板，用于协助项目管理
网络拓扑图模板

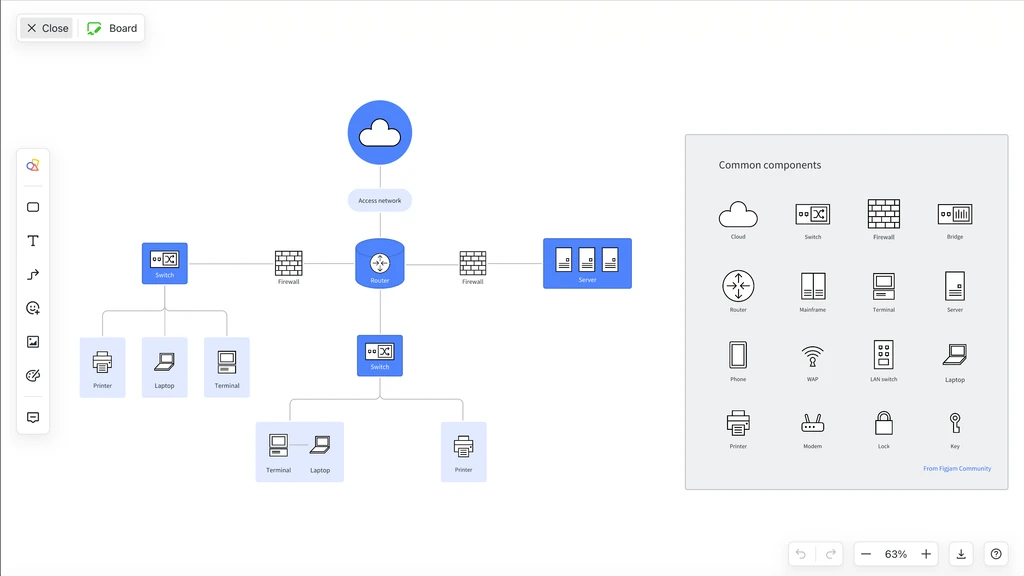

网络拓扑图以可视化方式展示计算机网络中不同元素的配置方式。它有助于理解网络的结构和设计，突出设备的位置、连接方式以及数据的传输路径。此模板包含了典型网络组件的详细清单，如接入网络、云服务、交换机、防火墙、路由器、服务器等，使您能够为您的组织绘制精确且详细的网络拓扑图。
甘特图模板

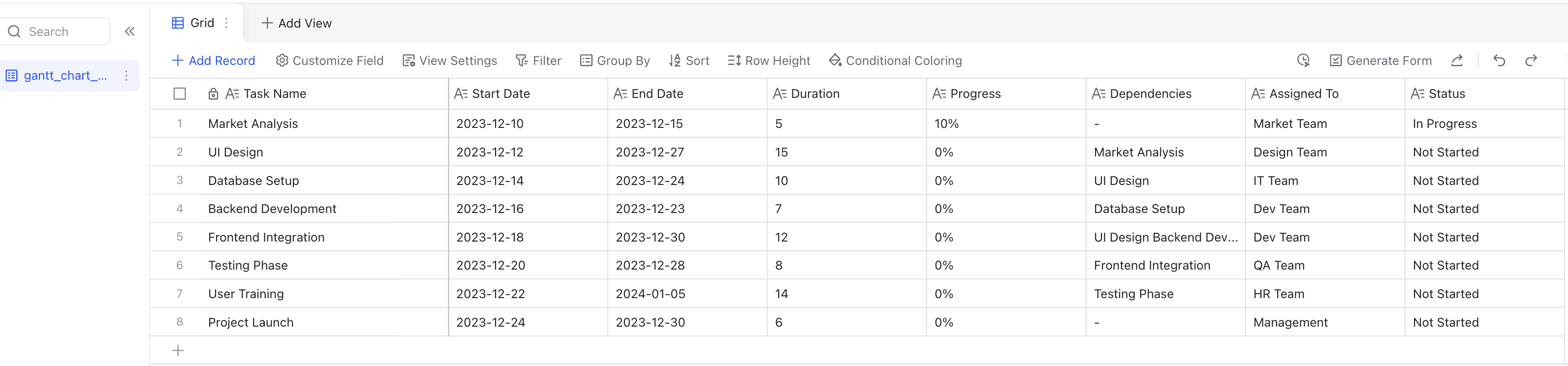

甘特图是项目时间线的图形化表示，展示了项目终端和汇总组件的开始和结束日期。它有助于组织、管理和监控项目中的特定任务。Lark 多维表格的甘特图模板可让你轻松输入任务、开始和结束日期、时长、进度、依赖关系、分配的团队以及状态。它为项目的时间线和进度提供了清晰的视图，从而简化任务的管理与协调。
通用流程图模板

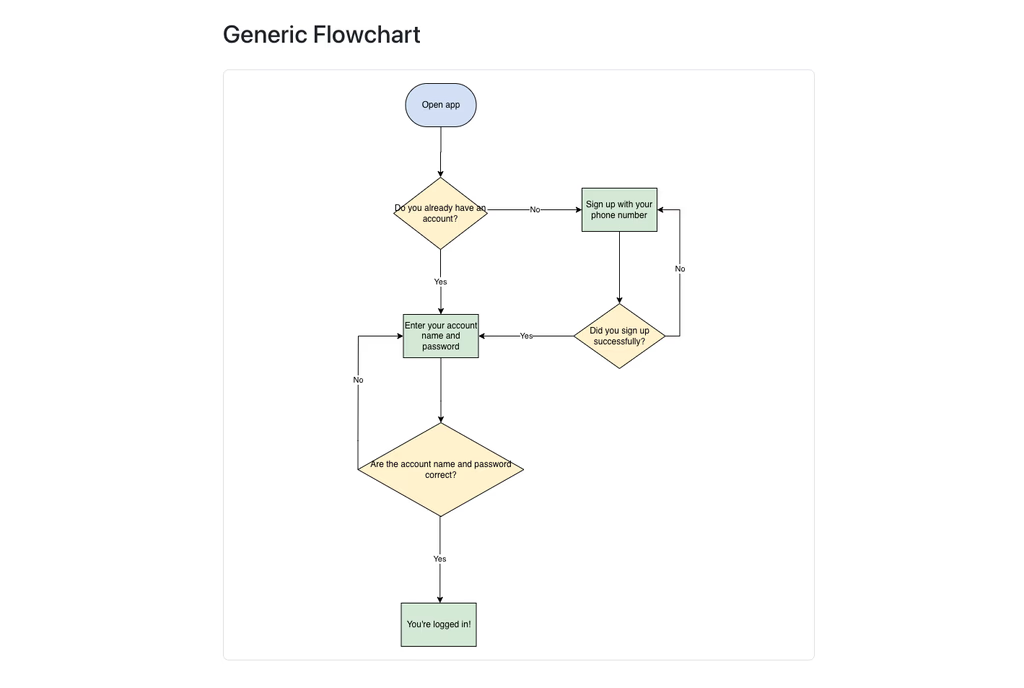

标准流程图以可视化方式展示一个过程所涉及的各个阶段，例如一个应用的用户旅程。它有助于理解用户在使用你的应用时所进行的操作和选择的顺序。通过使用 Lark 的用户友好型流程图模板，你可以设计一个简洁的图表，详细呈现完整的用户旅程，从启动应用到注册和登录。
使用 Lark 进行网络图和项目进度安排
通过集成支持网络图
在 Lark 云文档或知识库中插入和管理图表
用户可以将网络图直接插入到项目文档中。图表保持可编辑状态，允许在项目推进过程中进行实时更新。每次更新都会即时反映在共享的云文档或知识库中，确保所有人使用相同版本。

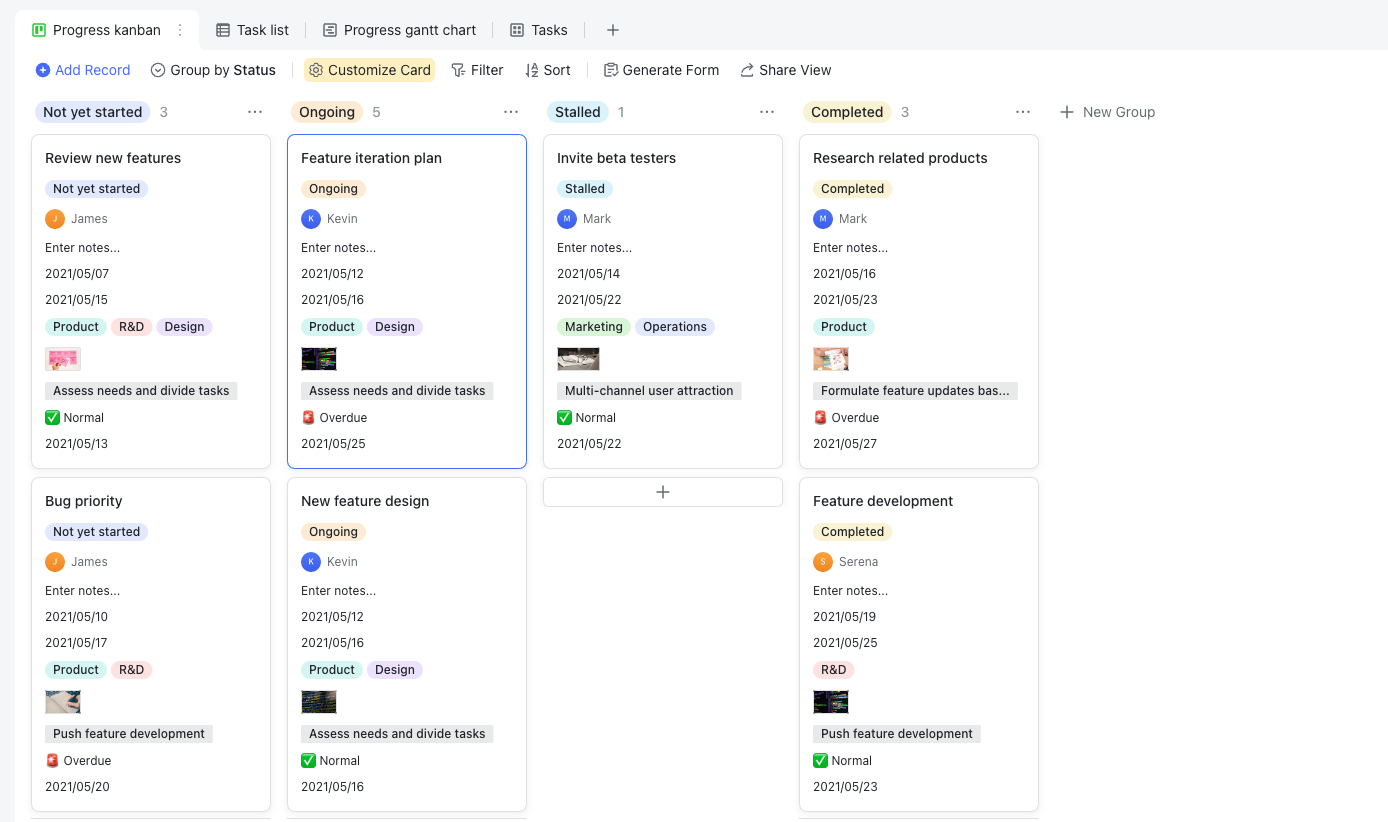

将图表节点链接到 Lark 任务或多维表格记录
在 Lark 云文档或知识库中使用项目进度逻辑

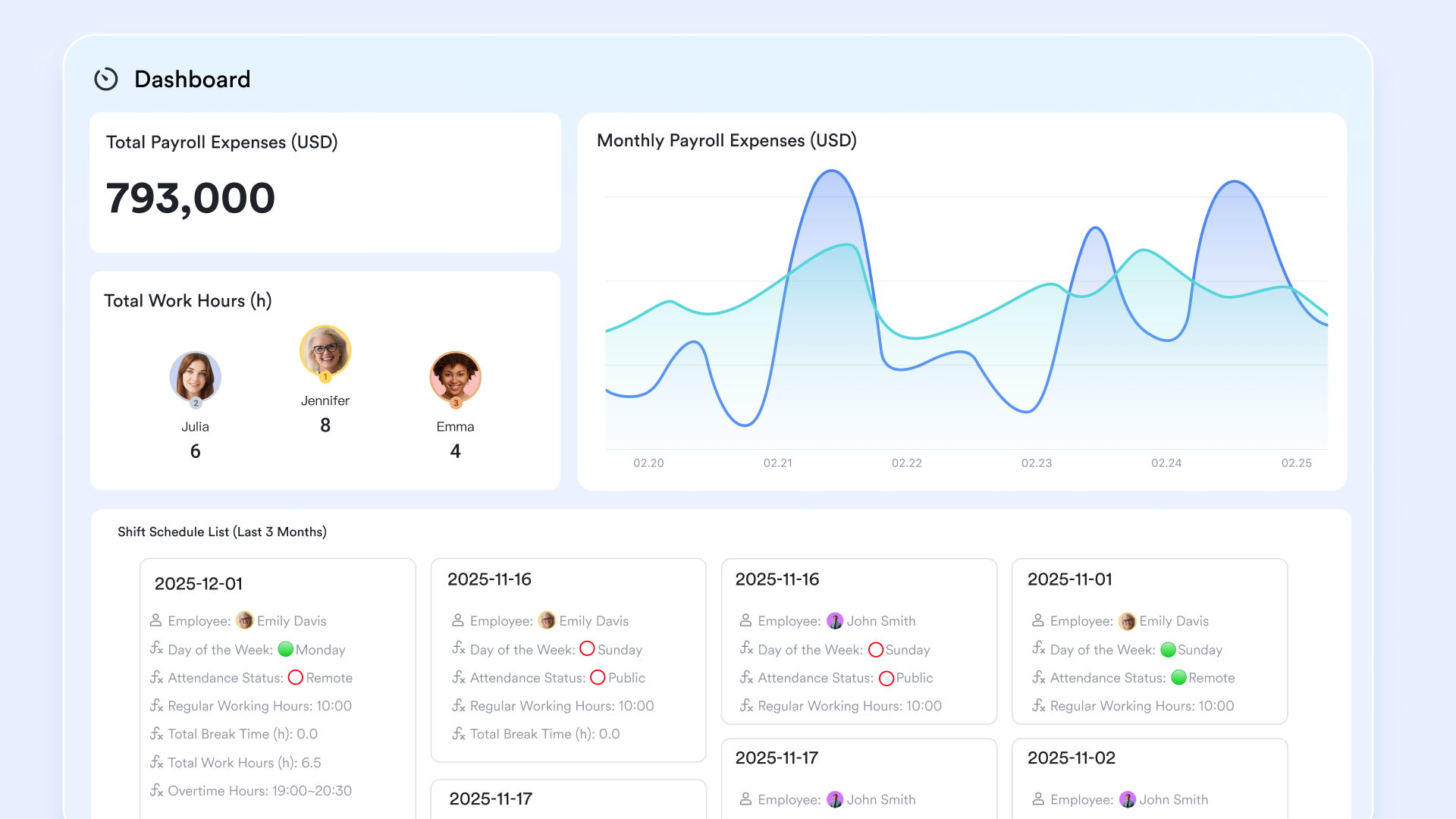

结合 Lark 表格或多维表格仪表盘
轻松管理场景更新
如果任务延迟或依赖关系发生变化，团队可以在一个地方快速调整图表和关联任务。Lark 会自动更新相关元素，因此日程变更会在系统中级联传递，确保所有相关方都能及时获知。

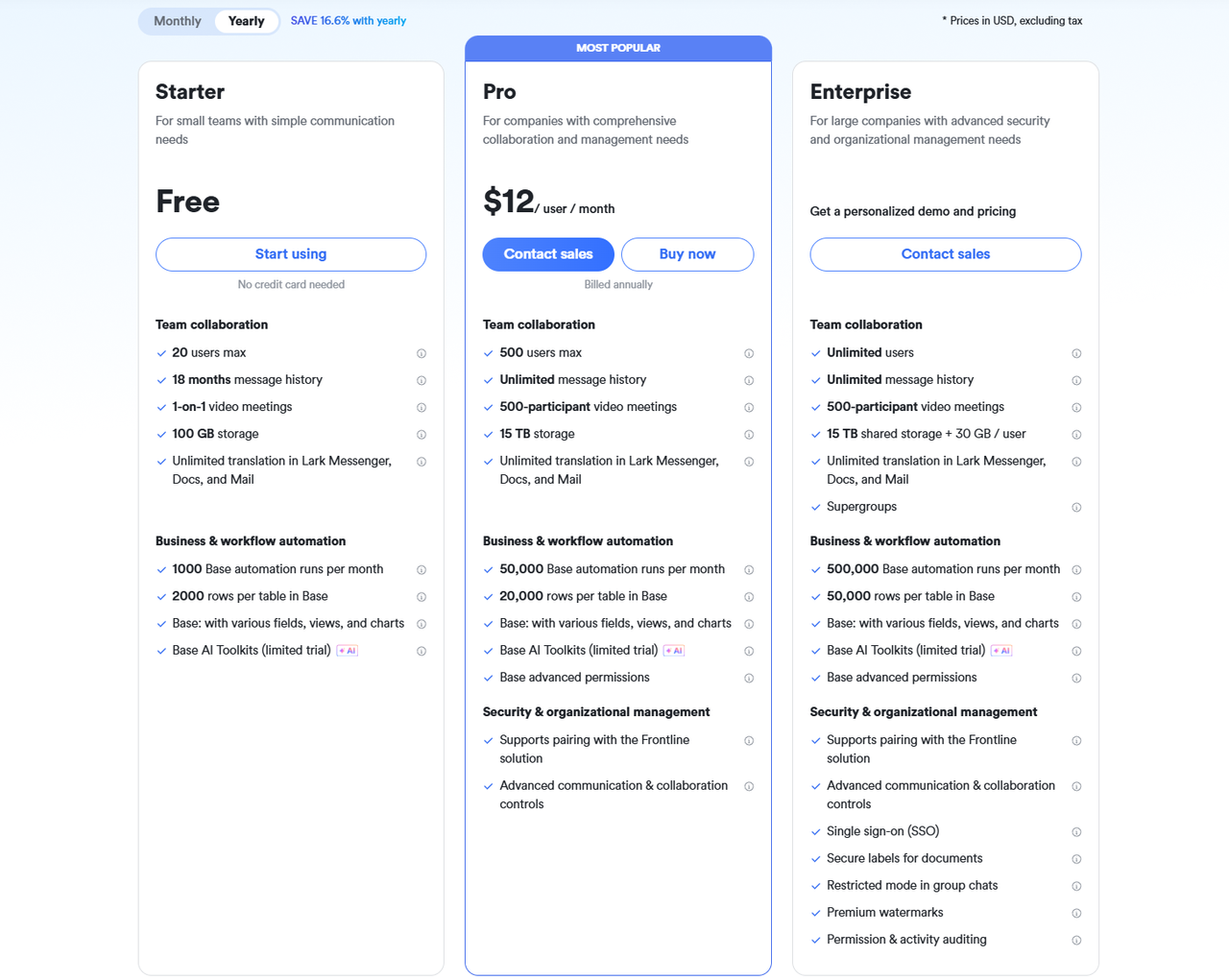

- 标准版套餐：永久免费，包含 11 款强大工具，支持最多 20 位用户。还提供 100GB 存储空间、1000 次自动化运行、AI 翻译等功能。
- 专业版套餐：每用户每月 12 美元（按年计费），支持最多 500 位用户。包含标准版的所有功能，并支持最多 500 人的群组通话、15TB 存储空间、50,000 次自动化运行等。
- 旗舰版套餐： 联系销售 以获取自定义价格。支持无限用户，并包含更多自动化运行以及高级安全、合规和管理功能。
结论
网络图 是用于规划、可视化和管理项目的强大工具。它们能清晰展示任务依赖关系，突出关键路径，并帮助团队在影响截止日期之前识别潜在瓶颈。通过绘制每一项活动，项目经理可以改进工作流程、有效分配资源，并确保项目按计划推进。
像 Lark 这样的工具通过将可视化规划、实时任务跟踪和协作更新结合在一个平台上，将网络图的应用提升到更高水平。使用 Lark 和其他推荐工具可以简化项目进度安排、增强团队协作，并确保项目高效按时完成。
常见问题
在网络图中，什么是关键路径？
关键路径是指决定完成项目所需最短时间的最长依赖任务序列。这些任务中的任何延误都会直接影响项目的完成日期。
网络图可以替代甘特图吗？
不完全是。网络图侧重于任务依赖关系和工作流程，而甘特图强调进度安排和时间线。这两种工具相辅相成，通常结合使用以实现全面的项目规划。
如果任务发生变化，我该更新网络图吗？
识别受影响的任务及其依赖关系，然后相应调整节点、箭头和进度安排。使用像 Lark 这样的工具可以让更新自动与任务、时间线和仪表板同步。
哪款软件对初学者来说最容易？
像 Lark、Lucidchart 和 Microsoft Project 这样的工具提供用户友好的模板和直观的界面，使初学者能够轻松创建和管理网络图。
网络图适用于所有项目规模吗？
是的。它们可以适用于只有少量任务的小型项目，也可以适用于具有复杂依赖关系的大型项目。细节程度和工具选择可能会根据项目复杂性而有所不同。
