一个程序流程图是一种可视化路线图，用于展示软件按步骤运行的过程。在现代软件开发中，它仍被广泛用于算法设计、逻辑调试，以及跨团队解释复杂流程。
本文介绍了编程和软件设计中的流程图，以及它们在业务流程和系统架构中的应用。理解流程图有助于软件工程师、产品经理和编程学生提升逻辑思维和沟通能力。在本指南中，你将学习流程图的定义、标准符号、类型和示例。我们还将介绍 Lark 如何为分布式团队提供协作绘图和文档支持。
什么是程序流程图？
程序流程图是一种结构化图表，使用标准化符号和连接箭头清晰展示计算机程序或算法的逻辑顺序、决策步骤和控制流程。它将抽象代码和复杂逻辑转化为直观的视觉表现，说明系统如何处理输入、执行操作、做出决策、运行循环、处理数据，并按步骤生成输出。
与商业或日常工作流程中使用的一般流程图不同，程序流程图专注于软件的内部执行机制，包括顺序操作、条件分支（if-else）、迭代循环和数据处理等关键控制结构。
即使在现代 IDE 和可视化调试工具的支持下，程序流程图在早期设计、团队协作、知识传递以及长期技术文档中仍然发挥着重要作用。
编程中流程图的历史与演变
可视化流程映射的概念早在计算机出现之前就已存在，但其在编程中的应用塑造了算法的设计与教学方式。
流程图最早出现在20世纪20年代，由工业工程师弗兰克·吉尔布雷斯和莉莲·吉尔布雷斯创建，用于改进工厂工作流程，并建立了后来影响计算机领域的基本符号体系。20世纪40年代和50年代，赫尔曼·戈尔斯坦与约翰·冯·诺依曼将流程图正式应用于计算机编程，用于早期的ENIAC计算机。当时，流程图在昂贵的大型机和打孔卡系统上编码之前，是在纸面上规划逻辑的重要工具。
在20世纪60年代和70年代，流程图成为编程教育的标准组成部分，推动了结构化编程的兴起。它们逐渐从手绘图演变为具有拖放界面和协作功能的数字化工具。如今，轻量级流程图仍广泛应用于敏捷和DevOps工作流程中，帮助团队在快速开发周期中高效规划、沟通和记录。
程序逻辑流程图中使用的核心符号
标准形状使软件流程图在不同团队、工具和组织之间易于阅读。符号使用的一致性确保任何熟悉流程图惯例的人都能立即拿起图表并理解，无论具体的软件或业务背景如何。这些核心符号与 ANSI 和 ISO 等广泛认可的标准保持一致，每个符号都有特定用途——正确使用它们可以创建清晰、专业的图表。
- 终止符号（椭圆或圆角矩形）：标记流程图的起点和终点，通常标注为“开始”或“结束”。该符号定义了所记录流程的边界。每个程序流程图应有且仅有一个起点，但复杂程序可能有多个终点，代表不同的可能结果。
- 处理符号（矩形）：表示计算步骤或操作，例如计算、变量赋值或任何数据转换操作。矩形内的标签应具体且以动词为主，清楚指示正在执行的操作——例如“计算总数”或“计数器递增”。
- 决策符号（菱形）： 形状为菱形，表示一个分支点，流程会根据条件向不同方向继续。菱形内部的标签提出一个是或否的问题，例如“用户已认证？”或“计数 > 10？”。菱形有两条箭头出口，每条箭头上标注对应的结果（是/否或真/假）。决策点是表示程序中 if-else 逻辑和循环条件的核心。
- 输入/输出符号（平行四边形）： 用于表示数据输入或输出操作，涵盖读取用户输入、显示结果或写入文件等操作。此符号的标签示例包括“获取用户名”或“打印报告”。理解这些输入/输出操作有助于追踪数据在程序中从开始到结束的流动。
- 连接符：有两种类型，用于帮助组织复杂的流程图。页面内连接符通常是一个小圆圈，用于在同一页面的流程图不同部分之间建立连接，而无需绘制冗长、令人困惑的箭头。页面外连接符通常显示为五边形，表示流程在另一页继续——这两种连接符都能避免线条缠绕或图表过大。
- 流程线（箭头）：表示流程的方向。按照惯例，流程从上方到下方、从左到右进行，除非箭头另有指示。保持箭头方向一致能让图表更易于理解，即使是复杂的程序逻辑也能清晰呈现。
理解这些常见的流程图符号，可以提升你绘制详细流程图的能力，从而准确捕捉复杂的程序流程。
程序流程图和系统流程图的类型
- 计算机编程中的程序流程图：程序流程图专注于单个程序、函数或算法的内部逻辑，展示控制流程、数据在处理步骤中的移动、决策点以及循环。它们可视化三种核心控制结构：顺序、选择（if-else）和迭代（循环）。常见示例包括排序算法、输入验证、错误处理以及 API 请求处理。典型结构从开始符号开始，接着是初始化、输入、决策分支、循环、输出以及结束符号——例如，一个登录流程会检查凭证、处理重试，并进行重定向或锁定账户。
- 编程中与流程图相关的其他图表类型：其他相关图表类型包括数据流图（DFD），它关注数据的流动和转换而非控制流程；UML活动图（用于用户旅程和并发活动）；时序图（用于服务随时间的交互）；以及状态机图（用于实体状态转换）。将这些与流程图结合，可以为复杂项目提供软件行为的完整视图。
在编程中设计清晰流程图的方法
良好的设计决定了编程流程图是有用还是令人困惑。结构合理的流程图能够清晰传达逻辑，而设计不佳的流程图可能会带来比解决更多的困惑。下面是一份实用的、循序渐进的指南，帮助你创建稳健且易读的流程图——既适合学习者，也适合有经验的专业人士——重点关注清晰度、协作以及最佳实践。
明确目标和范围
每个编程流程图都应从一个清晰、具体的目标开始。写一句目的声明（例如：“此流程图记录了从用户申请到确认邮件的密码重置过程”）来指导包含的内容。避免过于宽泛的范围（如“整个用户生命周期”），因为这会使图表难以使用。对于大型工作流程，采用模块化方法：创建一个高层系统流程图来展示整体组件交互，并分别制作程序流程图来详细说明各个部分的内部逻辑。例如，一个电子商务结账流程可能会有一个系统流程图来展示购物车、支付网关和库存系统的交互，以及分别用于购物车计算和支付验证的程序流程图。
在绘图之前将逻辑转化为步骤
在添加任何符号之前，先用简明的英文或伪代码概述流程。这种基于文本的方法有助于你在早期识别决策点、循环以及错误路径，而不会被视觉设计分散注意力。明确列出输入、关键处理过程、输出以及潜在问题。例如，密码重置流程可以概述为：1）用户申请重置，2）系统验证邮件格式，3）系统检查邮件是否存在于数据库中，4）如果邮件存在则生成令牌并发送重置邮件，否则显示通用提示信息，5）结束流程。这样的概述能够揭示关键决策点，并确保非技术团队成员在你绘制最终图表之前可以审查逻辑。
应用标准流程图规则和惯例
遵循标准规则以确保跨团队的可读性。流程应保持从上方到下方、从左到右的一致方向。大多数流程图应有一个入口点（开始符号）和一个主要出口点（结束符号）。使用连接符（同页链接用页内连接符，多页流程用跨页连接符）以避免箭头过长或缠绕。保持符号使用一致，并清晰标注形状：决策菱形应包含具体问题（例如：“令牌是否有效的？”），处理矩形应使用基于动词的描述（例如：“计算折扣”），分支在上下文不明显时应标注结果（是/否）。
记录边缘情况和错误处理
一个健壮的流程图不仅要涵盖“快乐路径”（成功执行），还必须覆盖边界情况、错误和异常。这包括诸如无效输入格式、API调用失败（超时、服务器错误）、过期的身份验证令牌以及网络问题等场景。将错误处理流程呈现为清晰标注的侧分支，或使用注释解释复杂策略（例如：“API调用最多重试3次并采用指数退避”），以避免主流程的混乱。在生产事故发生后，应更新流程图以包含新识别的边界情况——这可以防止未来的疏漏，并作为质量控制的宝贵文档。
协作流程图：将静态图表转化为动态文档
创建清晰且准确的程序流程图对于软件开发、系统设计和流程优化至关重要。Lark将这一任务从单独的绘图工作提升为动态的团队协作活动。通过将强大的绘图工具直接整合到其协作工作空间中，Lark确保您的流程图不仅是视觉呈现，更是可执行的蓝图，推动整个团队的理解与一致。
使用专业模板快速开始程序逻辑

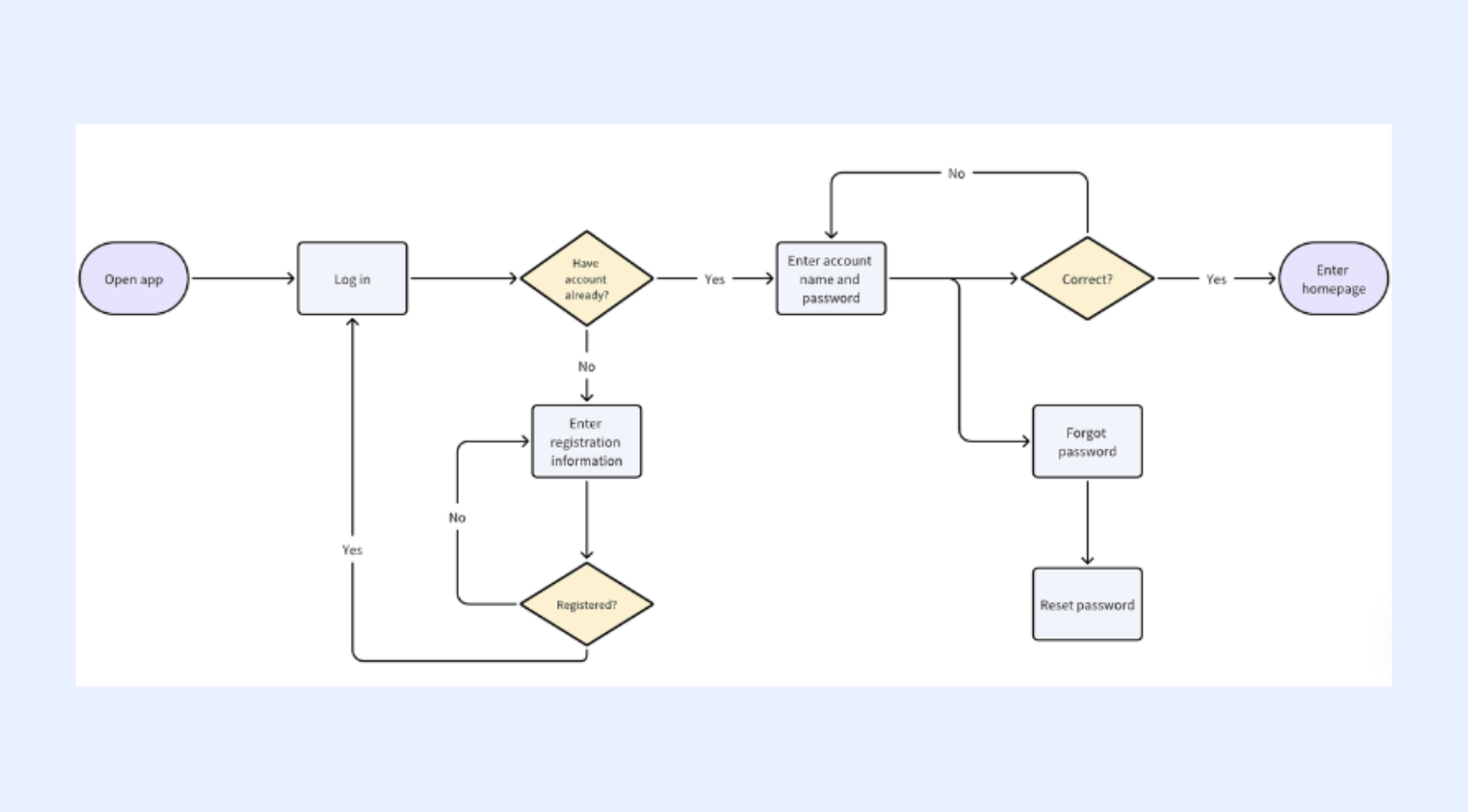

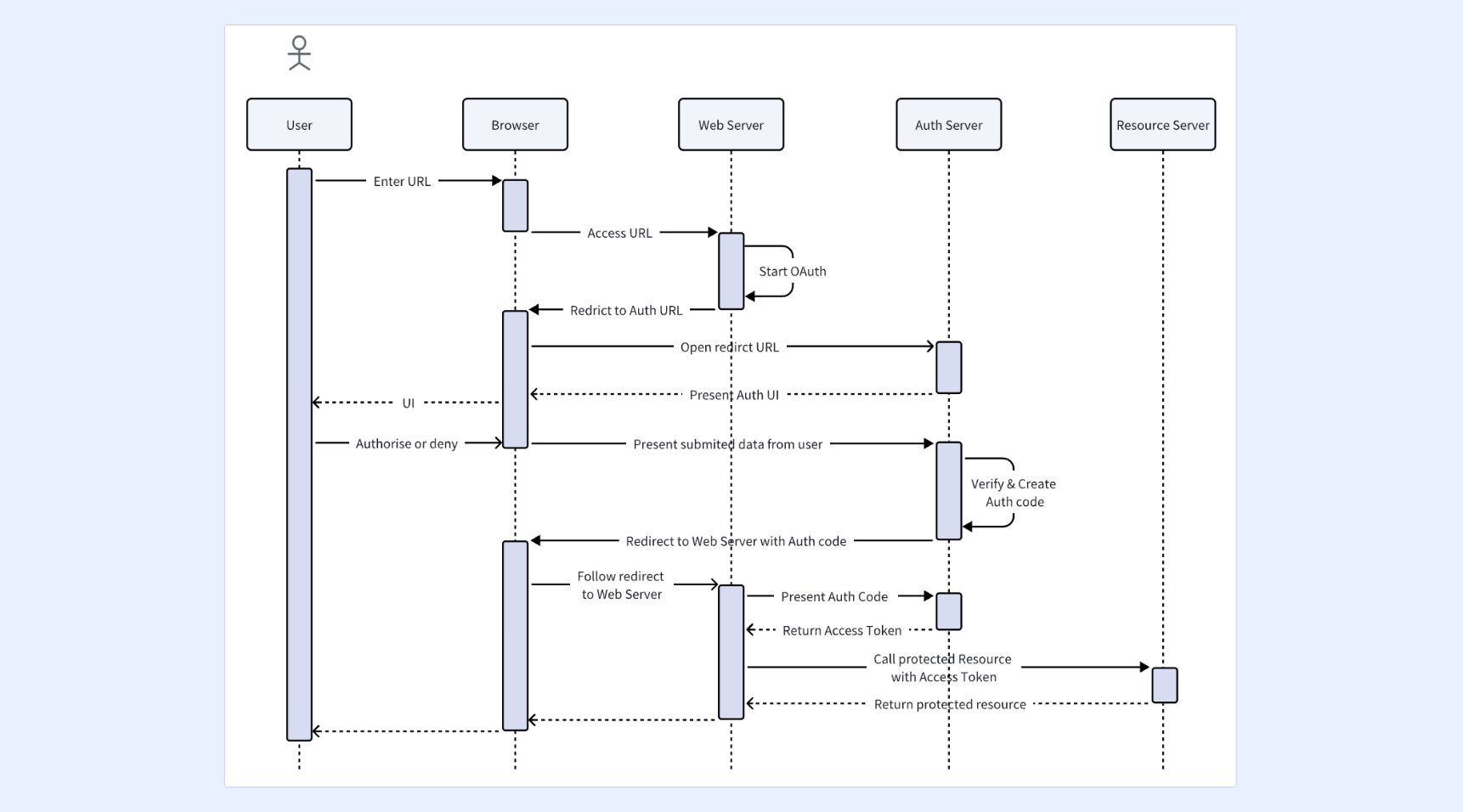

从一个完全空白的画布开始绘制程序流程图，可能会让人感到不知所措且效率低下。Lark 通过其内置模板库解决了这个问题。无论你需要的是一个简单的线性流程图，还是一个展示多个系统如何交互的复杂 UML 时序图，你都可以在 Lark 白板模板库中找到现成的起点。例如，在规划新模块时，团队可以直接使用流程图模板来绘制基本步骤；在设计系统交互时，可以使用 UML 时序图模板清晰展示组件之间的通信方式。这些模板提供了专业的框架，并确保你的图表遵循正确的符号标准。最重要的是，它们让你的团队专注于逻辑本身，而不是花时间从零开始绘制形状，从而加快从想法到可视化的过程。
将流程图转化为团队协作的工作
在传统工具中，通常由一个人单独创建流程图，然后通过邮件或文档与团队分享以供审阅。这会导致反馈分散以及版本混乱。Lark Board彻底改变了这一情况，它允许多个团队成员实时协作编辑同一流程图。当开发者在Lark 云文档中创建程序流程图时，产品经理和测试人员可阅读并同时查看，添加评论，甚至直接使用绘图工具进行编辑。这种实时多用户体验意味着所有参与者——从定义需求的产品经理，到设计架构的后端工程师，再到验证测试场景的质量保证人员——都能在同一画布上贡献想法并澄清问题。所有讨论都发生在图表旁边，确保上下文清晰、沟通高效。
通过动态讨论完善流程图

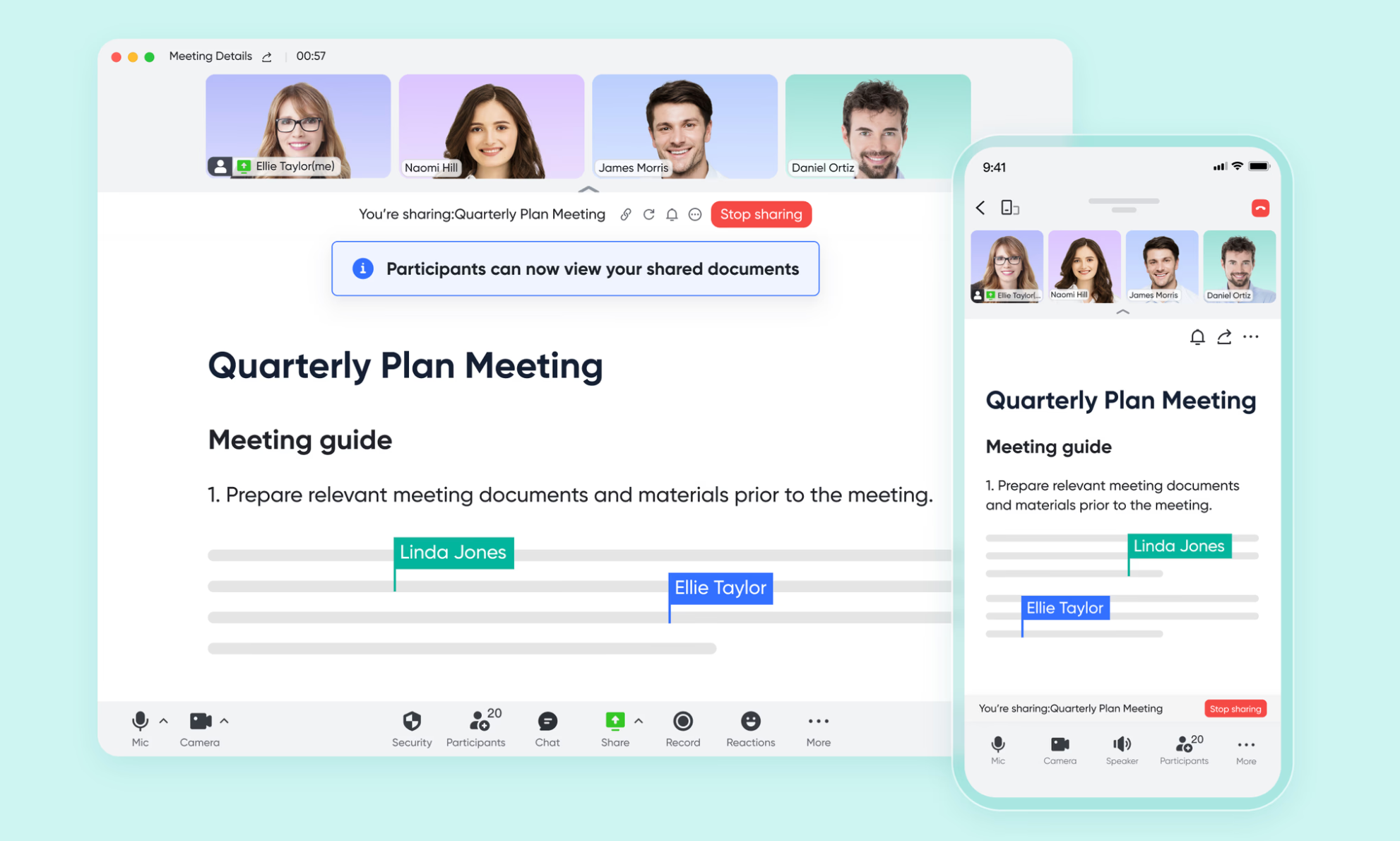

程序流程图的真正价值在于团队能够理解、讨论，并将其用于指导开发。Lark 将流程图深度融入团队的日常沟通流程。在会议期间，主持人可通过Magic Share或包含流程图的画板一键可分享文档。所有人都能实时查看流程图，并使用白板工具直接在上面绘制、突出显示和添加注释。这使得审查程序逻辑变得直观且高效。例如，在代码审查或设计会议中，团队可以直接在时序图上标记潜在的性能瓶颈，或在决策节点旁写下优化建议。这些讨论实时进行，所有注释都会与流程图一同保存，供日后参考。
为每个项目建立专属的知识空间
在 Lark 知识库 中，您可以为每个软件项目或系统模块创建一个 专用知识空间。该空间不仅仅是流程图的存储库，它还是所有相关文档的中心枢纽。您可以在一个地方组织程序流程图、详细设计文档、API 规范、技术指南等内容，为项目构建完整的知识库。当新成员加入团队时，他们可以快速访问相关项目空间，一次性找到所需的全部信息，从而显著缩短入职时间。
软件流程图和系统图的最佳实践
以下指南可确保图表的实用性、可读性和可维护性，适用于程序流程图和系统图。保持一致性、清晰命名、版本控制以及定期审查，可以确保图表有效地向团队传达复杂逻辑。
- 保持图表简洁且聚焦：每个流程图应处理一个特定的职责——避免将不相关的流程塞进同一张图表。使用分层、模块化设计和子流程来管理复杂性。根据受众调整细节层次（开发者需要比高管更多的细节）。随着系统演进，定期将庞大、冗杂的流程图重构为更小、更聚焦的图表。
- 使用一致的命名和标签：标签应与代码、API 和数据库中的命名保持一致，以便追溯。使用具体、清晰的标签（例如，用“CreateInvoice”而不是“Processing step”），并建立团队范围的命名规范。将这些标准文档化并存放在共享空间中，以确保一致性、提升可搜索性并减少混淆。
- 版本管理与维护流程图： 每当业务逻辑或架构发生变化时，都要更新图表——过时的流程图会误导并削弱信任。通过日期戳、变更日志或协作工具历史记录来跟踪版本。将更新责任分配给团队成员（例如功能负责人），以确保更新得以执行，并在发布规划或回顾会议中审查图表。将流程图与相关规格文档一起存储，以便轻松同步。
- 将流程图与测试和质量保证相连接： 质量保证团队可以直接从流程图的分支和决策路径中提取测试用例，确保全面覆盖。将流程图路径映射到测试 ID 以实现可追溯性——这有助于在测试失败时识别逻辑缺陷。图表还可以揭示测试覆盖中的空缺或冗余。记录这种关联，以支持回归测试并使团队围绕共享的可视化模型达成一致。
计算机编程中流程图的常见示例
具体示例有助于让编程流程图这一抽象概念更容易理解。以下是现代软件开发中常见且真实的场景，每个场景的描述都足够清晰，可以手绘或使用绘图工具绘制。
- 简单的决策流程图（if-else）：此示例使用基本的 if-else 逻辑，根据会员状态和购物车金额来判断用户是否符合折扣条件。流程图从输入步骤开始，获取用户的会员信息和购物车总额，然后检查用户是否为高级会员。高级会员可获得高级折扣，而非高级会员只有在购物车总额超过设定阈值时才能获得标准折扣。所有路径最终都以输出最终折扣值结束。这种结构与 Java、Python 和 C# 等编程语言中的 if-else 语句完全对应。
- 循环与迭代流程图（for 和 while）：在购物车中对商品进行求和是循环逻辑的典型示例。流程图从将总数和索引值初始化为零开始，然后检查是否还有更多商品需要处理。如果没有，则输出最终总数；如果有，则读取当前商品的价格，将其加到总数中，增加索引值，并返回到条件检查。这种模式清晰地展示了 for 循环、while 循环以及 foreach 循环在实际中的工作方式。
- 输入验证与错误处理流程图：带有验证规则的用户注册表单展示了顺序决策与错误处理逻辑。流程从接收用户输入开始，然后依次验证邮件格式、密码强度以及必填字段。任何无效的输入都会触发错误消息，并将用户返回到输入步骤。只有当所有检查都通过时，系统才会创建账户、发送确认邮件，并成功完成流程。
- 多步骤的业务工作流程在代码中实现： 一份费用审批工作流程结合了程序逻辑和系统交互。流程从员工提交费用报销单开始。系统会检查总金额：低金额报销单会自动已通过，高金额则需要经理进行审批并发送消息通知。经理可以选择已通过、拒绝或要求修改。超过更高限额的报销单会送至财务进行最终审批，财务会更新会计系统并处理报销。任何阶段的拒绝都会向提交人发送反馈。
结论
程序和系统流程图在软件开发中依然是清晰、质量和团队一致性的有力工具。它们有助于传达逻辑、防止在实现过程中出现漏洞，并通过简化复杂系统让新团队成员更快上手。
将图表、文档和对话集中在诸如Lark这样的工具中，可以让技术知识保持有序且易于访问，将流程图转化为动态文档而不是被遗忘的产物。采用一致的实践和现代协作工具能够提升团队设计和交付软件的方式——为下一个功能先绘制流程图，以加快理解和交付。
常见问题
什么是程序流程图？
程序流程图是一种可视化图表，用于展示计算机程序或流程中逐步的逻辑和操作顺序。它使用标准化符号，例如矩形表示处理过程、菱形表示决策、箭头表示流程方向。借助 Lark 的协作画板，您可以与团队实时共同创建程序流程图，使复杂逻辑更易于理解和传达。
ChatGPT可以创建流程图吗？
ChatGPT 本身无法直接生成可视化流程图，但它可以帮助您列出需要包含的逻辑、步骤和决策点。您可以将这些文字群描述快速转化为实际流程图，使用 Lark 画板直观的绘图工具和模板进行构建。这种 AI 辅助与可视化协作的结合，使专业流程图的创建更快速、更轻松。
流程图有哪4种类型？
四种常见类型包括：流程图（展示基本步骤）、泳道流程图（展示谁负责什么）、数据流程图（展示信息如何流动）以及程序流程图（展示算法逻辑）。Lark 画板为这些类型都提供了模板，因此你可以从合适的结构开始，并根据你的具体需求进行定制。
流程图的7个步骤是什么？
七个步骤通常包括：定义流程的起点和终点、按顺序列出所有活动、识别决策点、用箭头连接步骤、分配责任、检查完整性，以及用示例数据进行测试。在 Lark 中，你可以与团队成员协作完成这些步骤，团队成员可以在画板上直接添加评论和建议。
